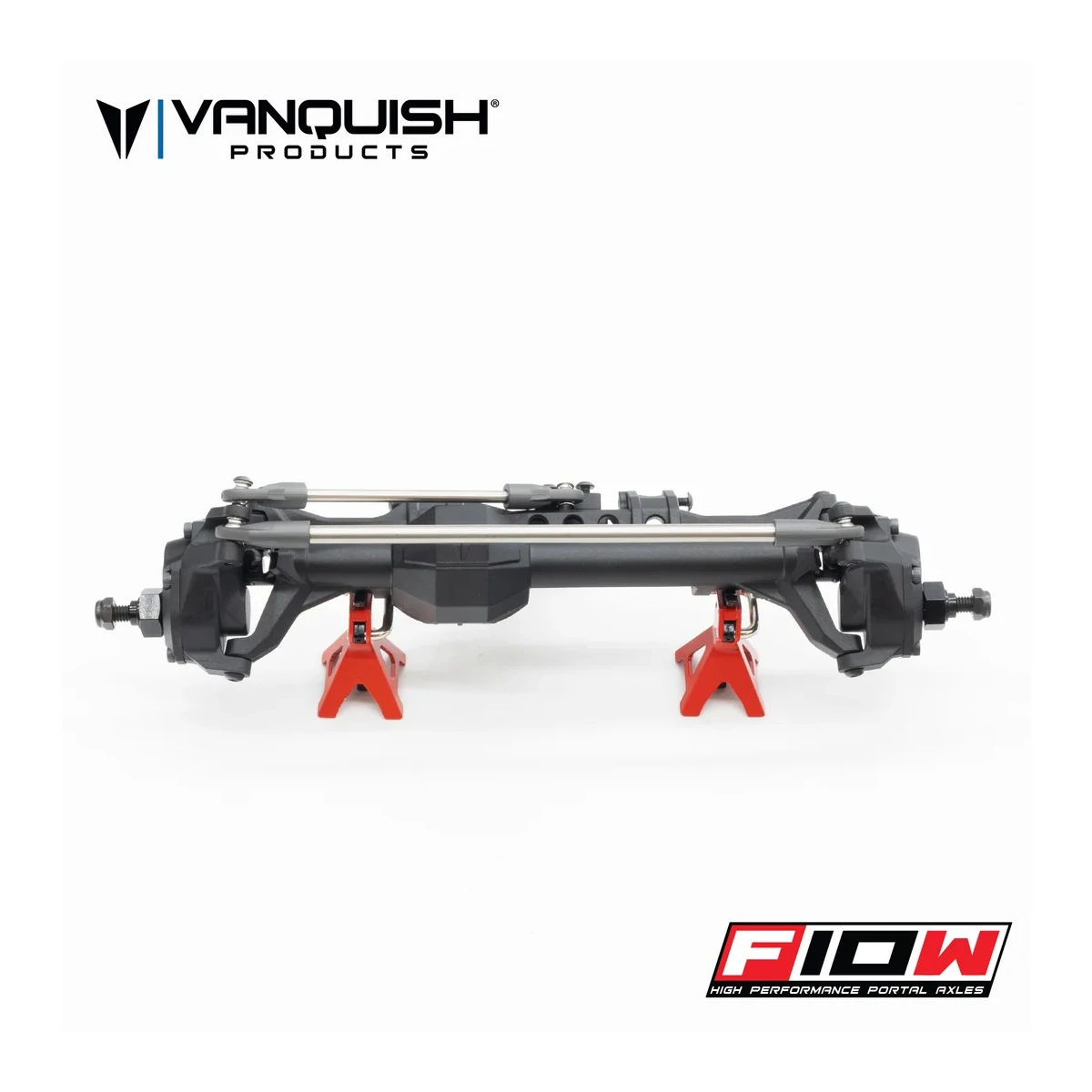

Vanquish F10W-P Molded Rear Steering Axle Set

Vanquish Products F10 Wide Portalachsen (F10W Portal Axles)

BREITERE SPUR MIT OPTIMIERTEM LENKROLLRADIUS UND MAXIMALER BODENFREIHEIT FÜR CRAWLER- & 4WS-BUILDS.

Die Vanquish Products F10 Wide Portalachsen (F10W) wurden entwickelt, um eine breitere Spur zu erzielen und gleichzeitig die Räder nah an der Lenkachse zu halten – für einen optimalen Lenkrollradius (Scrub Radius). Sie bieten Crawlern, Moonbuggys und 4WS-Fahrzeugen (Allradlenkung) spürbar mehr Seitenstabilität am Hang. Gegenüber den Standard F10 Portals sind sie insgesamt 15,5 mm breiter ausgeführt, ohne Kompromisse bei der Bodenfreiheit einzugehen.

Die Vorderachse besitzt ein auf der Fahrerseite versetztes Differentialgehäuse (Driver-Side Offset Pumpkin), was die Freigängigkeit über Hindernissen maximiert und extreme Lenkwinkel ermöglicht. Bei der mitlenkenden Hinterachse liegt das Gehäuse auf derselben Seite wie vorn: Das macht das Überfahren von Felsen berechenbarer und sorgt für geradere Kardanwinkel im Antriebsstrang. Ihr Zero-Caster-Design (0° Nachlauf) garantiert zudem ein absolut stabiles Einlenkverhalten an der Hinterachse. Für klassische Setups ist alternativ eine starre Hinterachse mit zentriertem Differentialgehäuse erhältlich.

Heavy-Duty-Antrieb mit integrierten Messinggewichten

Jedes F10W Portalachs-Set ist ab Werk mit gefrästen 8/30-Tellerrad- und Trieblingsätzen aus Stahl sowie integrierten 20/28-Overdrive-Portalzahnrädern ausgestattet. Schwere Messingrohre (Brass Tubes) in den Achskörpern verlagern das Gewicht tief nach unten, um den Fahrzeugschwerpunkt weiter zu senken. Die Lenkachsen setzen auf hochbelastbare VDI-Universal-Antriebswellen aus Chromoly-Stahl und ermöglichen extreme Lenkwinkel von bis zu 49 Grad.

Die Highlights im Überblick

15,5 mm breitere Spur: Mehr Kippstabilität im steilen Gelände bei unverändert hoher Bodenfreiheit.

Günstiger Scrub Radius: Räder bleiben eng am Portalgehäuse für minimale Hebelkräfte auf das Lenkservo.

Offset-Pumpkin-Design: Zur Fahrerseite versetztes Diff-Gehäuse an Vorder- und Lenk-Hinterachse für optimale Hindernisführung und saubere Antriebswellenwinkel.

Extreme 49° Lenkwinkel: Maximale Wendigkeit dank Chromoly-VDI-Kardangelenken an den Lenkachsen.

Zero-Caster-Hinterachse: 0° Nachlauf an der gelenkten Hinterachse für präzises und kippstabiles Mitlenken.

Integrierte Messingrohre: Tief sitzendes Zusatzgewicht direkt in den Achsrohren für optimierte Klettereigenschaften.

Inklusive Overdrive-Portalrädern: Ausgestattet mit 20/28-Portal-Zahnradsätzen und gefrästen 8/30-Stahlgetrieben.

Vielseitig einsetzbar: Direkter Ersatz für den URB (VPS09029) sowie anpassbar an VS4-10- und VRD-Chassis.

Achsvarianten & Technische Daten

VPS10567 – F10W Portal-Lenkachse vorn (Front Steer):

Achsübersetzung: 5,25:1

Nachlauf (Caster): 18°

Lenkwinkel: 49°

Antriebswellen: Chromoly VDI Universals

Differential: Versetzt (Fahrerseite)

VPS10568 – F10W Portal-Lenkachse hinten (Rear Steer / 4WS):

Achsübersetzung: 5,25:1

Nachlauf (Caster): 0° (Zero Caster)

Lenkwinkel: 49°

Antriebswellen: Chromoly VDI Universals

Differential: Versetzt (Fahrerseite, fluchtend zur Vorderachse)

VPS10569 – F10W Portal-Starrachse hinten (Rear Non-Steer):

Achsübersetzung: 5,25:1

Lenkwinkel: 0° (Starrachse)

Antriebswellen: Durchgehende Chromoly-Wellen

Differential: Zentriert (Centered Pumpkin)

Spezifikationen

Hersteller: Vanquish Products

Modellreihe: F10 Wide Portal Axles (F10W)

Kategorie: Portalachsen / Heavy-Duty-Antrieb

Spurbreiten-Zuwachs: +15,5 mm gegenüber Standard F10 Portals

Tellerrad & Triebling: 8/30 Zähne, CNC-gefräst

Portalübersetzung: 20/28 Zähne (Overdrive)

Gesamtübersetzung: 5,25:1

Empfohlenes Servohorn: 28 mm (für Lenkachsen)

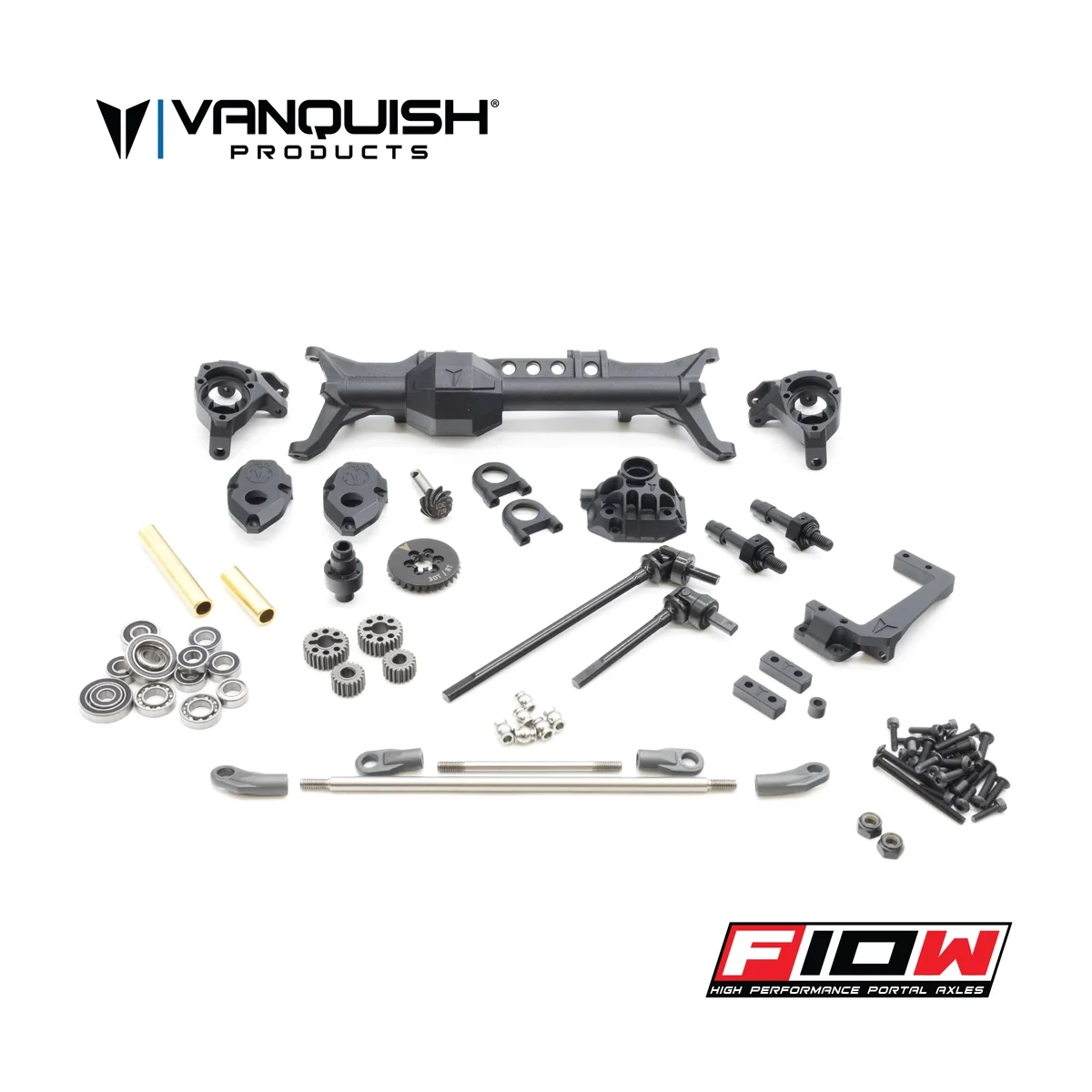

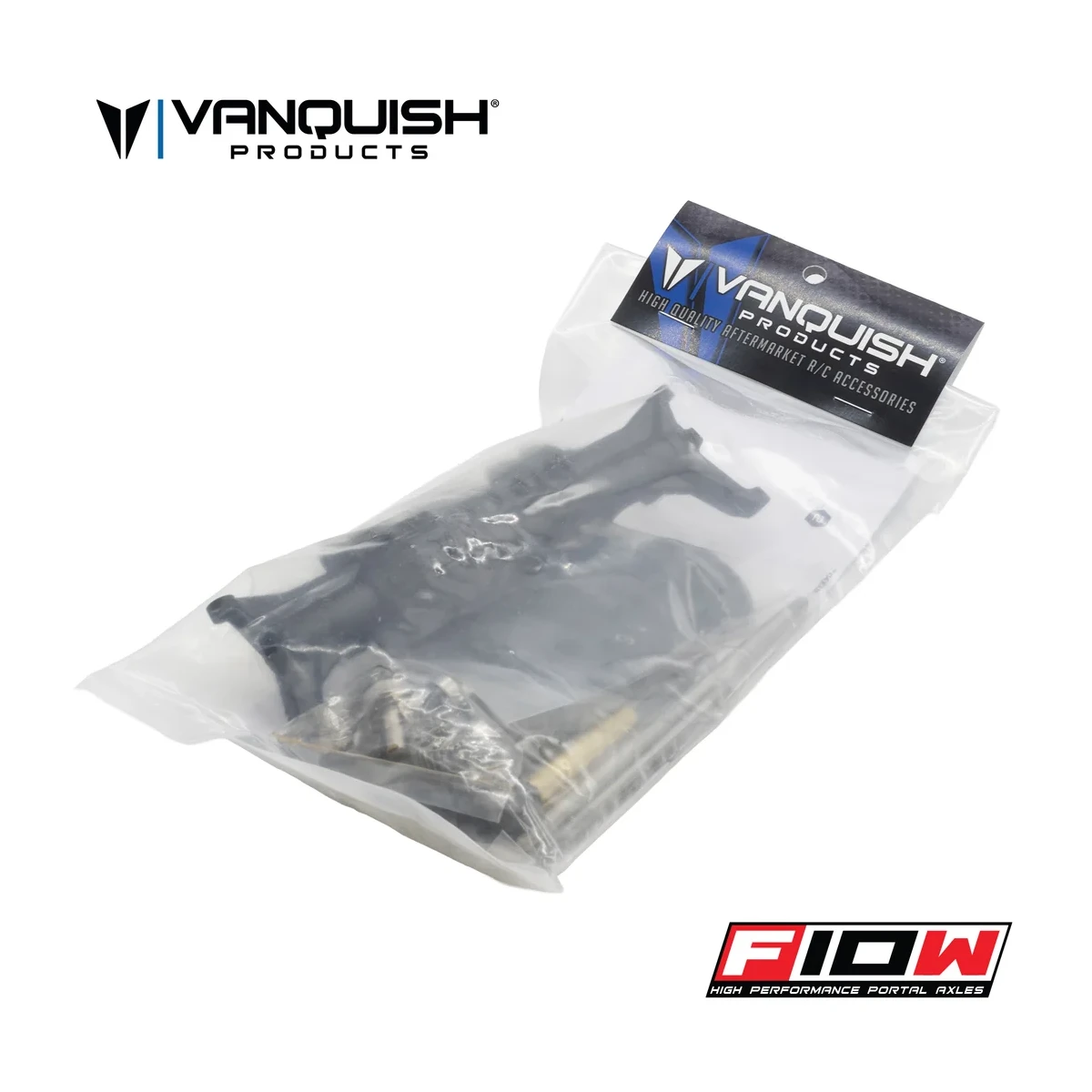

Lieferumfang (Je nach gewählter Achsvariante)

1x Vanquish Products F10W Portalachse (Front Steer, Rear Steer oder Rear Non-Steer)

Gefräster 8/30 Stahl-Tellerrad- & Trieblingsatz (vormontiert)

20/28 Overdrive-Portalzahnradsatz (vormontiert)

Interne Messingrohre (Brass Tubes)

Servohalterungen und Montagematerial (nur bei Lenkachsen VPS10567 und VPS10568)

Benötigtes Zubehör (Nicht im Lieferumfang enthalten)

28 mm Servohorn (empfohlen für Lenkachsen)

Lenkservo(s)

Hochwertiges Getriebefett / Schmiermittel

Passende Felgen mit Portal-Freigängigkeit

Werkzeug zur Achsmontage

Plattformspezifische Montage- & Setup-Hinweise

URB Jimmy's Moonbuggy (VPS09029): Direkter 1:1 Plug-and-Play-Ersatz.

VS4-10 Plattform: Zur fachgerechten Montage wird der Spurstangen- und Panhardstabsatz IRC00549 (F10W-P Drag Link and Panhard for VS4-10) empfohlen.

VRD Plattform:

Zur Korrektur des Nachlaufwinkels (Caster) wird vorn ein 106 mm langer unterer Link (+3 mm gegenüber Serie) empfohlen.

Für die Dämpfermontage werden die um +5 mm verlängerten Kugelpfannen IRC00523 (Shock Rod Ends) empfohlen.

Servohorn & EPA: Für vollen Lenkeinschlag ein 28 mm Servohorn verwenden und zwingend vor Inbetriebnahme die Servowegbegrenzung (EPA) an der Fernsteuerung einstellen, um mechanisches Blockieren von Servos und C-Hubs zu vermeiden.

Wichtiger Hinweis zum Lieferumfang

Im Lieferumfang befindet sich ausschließlich die jeweilige F10W Achse inklusive des beschriebenen Achszubehörs. Abgebildete Fahrzeuge, Räder, Reifen, Servos, Servohörner oder Werkzeuge dienen lediglich der Veranschaulichung und sind nicht enthalten.

Produktabbildungen dienen der Veranschaulichung und können im Detail abweichen. Herstellerbedingte Änderungen an Design, technischen Spezifikationen und Packungsinhalt bleiben im Rahmen des Zumutbaren und der technischen Weiterentwicklung vorbehalten.
